空間光調制器（SLM）能夠按指令重塑光波，主動控制像素陣列上的振幅、相位或偏振態。它們使設計者能夠塑造光束、校正像差、生成動態全息圖，并以十年前無法達到的速度和分辨率編碼信息。
（圖一）Santec 提供
因此，SLM 支撐著廣泛的光子學應用，從最基礎的到高度復雜的乃至新穎的應用。首當其沖的是激光束整形與優化，它支持從微加工到增材制造的工業過程。消費級顯示器和投影系統依賴 SLM 架構實現緊湊、高分辨率的圖像生成。在研究和儀器領域，SLM 驅動自適應光學中的波前校正，并支持計量學、顯微鏡和量子光學中的精密測量技術。
盡管功能多樣，但許多光學和光子工程領域之外的人仍誤以為 SLM 是主要用于小眾研究實驗室的精密、笨重組件。專家們則熱衷于強調現代 SLM 已成為堅固耐用的工業級組件和設備，完全可以在成熟市場之外廣泛使用。
以硅基液晶（LCOS）背板、高速 MEMS/數字微鏡器件（DMD）架構以及新興的電光調制器和超表面調制器為主導的創新浪潮，正推動 SLM 進入一個全新的性能時代。與此同時，全息顯示和近眼顯示、固態激光雷達與光束控制、光學神經網絡、量子光學以及先進顯微術等市場的迅速擴張，正驅使供應商開發更快、更專業、更堅固的 SLM 技術迭代產品。
**液晶的演進**
首批廣泛使用的 SLM 是像素間距為幾十微米的透射式扭曲向列液晶器件。HOLOEYE Photonics AG 市場總監 Klaus von Guenner 表示：“它們對于早期的計算機生成全息圖和概念驗證型自適應光學已經足夠好，但在效率、穩定性和校準方面始終需要妥協。”

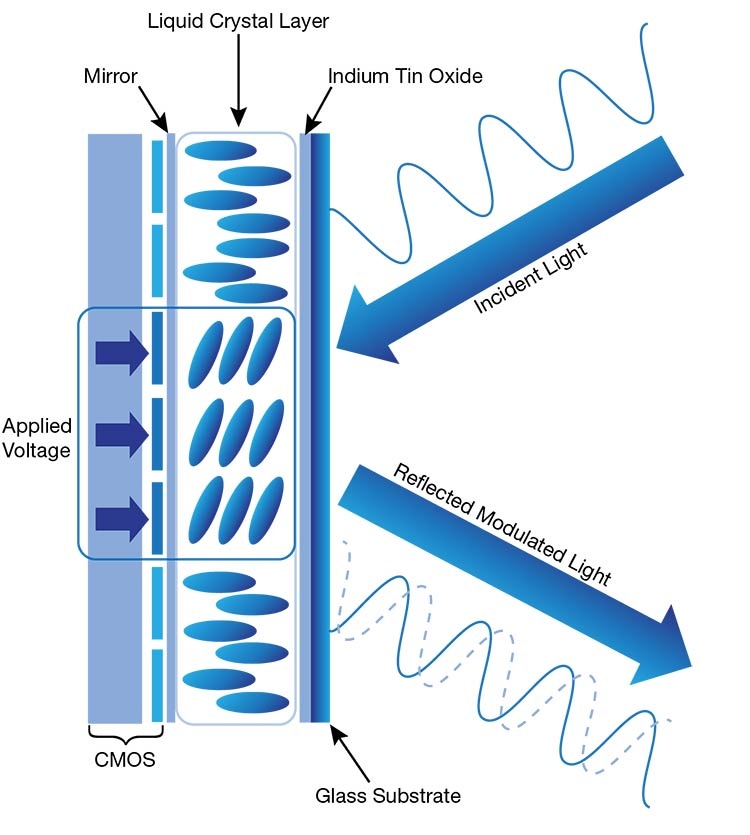

（圖二）硅基液晶（LCOS）空間光調制器示意圖，顯示了外加電壓如何重新定向液晶分子以調制入射光的相位，調制后的光隨后被下方的反射鏡反射。
向反射式 LCOS 架構的轉變標志著一個轉折點。這種架構包含多層結構：玻璃窗口、透明電極、液晶層、反射鏡和硅基底。工程師們調整各層的設計來針對波長、速度、功率承受能力或相位范圍進行優化，以適用于日益廣泛的應用場景。這種方法極大地提升了關鍵參數，如分辨率、填充因子、開關速度和穩定性。最終，它解鎖了這些設備的實用性，使其從實驗室走向商業應用。作為額外的好處，電子控制的獨立像素支持快速迭代、實時波前控制和系統級自適應性，其技術基礎與筆記本電腦顯示屏一樣為人所熟知。
濱松光子學營銷工程師 Brandon Gorakhnauth 表示：“LCOS 在光學鏈路中的自適應性可以從根本上改變我們對光學的思考方式。從研發到快速原型制作，再到完整系統中的實時控制/反饋，這是 SLM 相比其他光學技術真正閃耀的領域?！?
（圖三）
（圖四）

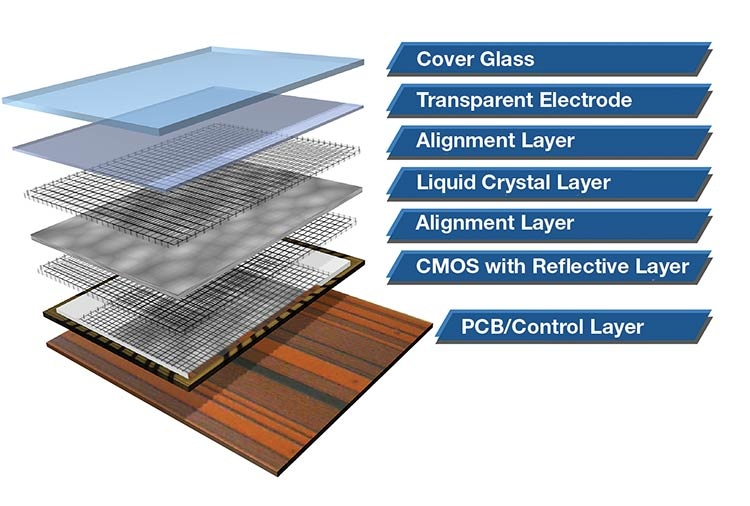

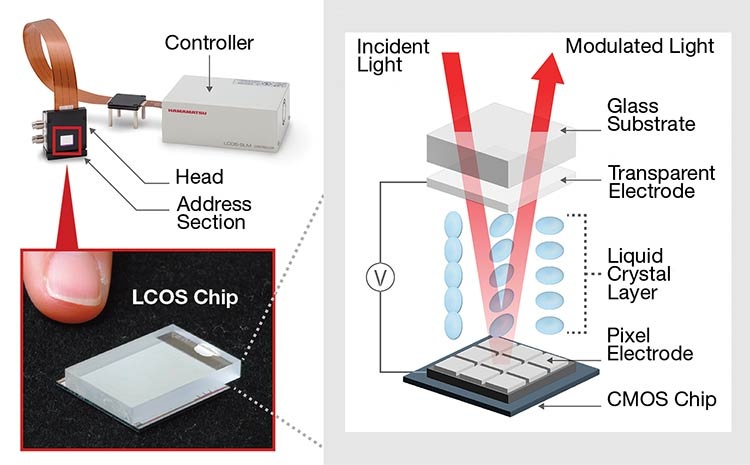

典型 LCOS 顯示組件的層結構（圖三）。LCOS SLM 由頭部和控制器組成，激光進入頭部，控制器通過數字視頻接口連接到 PC（圖四）。在頭部?jī)?nèi)部，LCOS 芯片利用 CMOS 像素陣列上的電壓控制液晶層來改變折射率，從而調制反射光的相位以實現波前控制。PCB：印刷電路板。來源：HOLOEYE Photonics AG 和濱松光子學。
早期的 SLM 面板受限于 PC 的標準視頻刷新率（最高 60 Hz）。此外，數字視頻方案對噪聲水平有直接影響。相比之下，當今的 LCOS SLM 提供高幀率和高位深度的視頻信號。Thorlabs 中國液晶部門經理 Yat Hei Lo 表示：“結合先進的液晶材料，SLM 面板正朝著 120 Hz 或更高、10 位分辨率的方向發展?！边@開啟了需要高幀率的應用領域，如用于實時 3D 成像和視頻的全息顯示、用于瞬時波前校正的自適應光學，以及用于操控超短脈沖的飛秒脈沖整形。在某些情況下，所需的幀率可達數千赫茲。
在偏振科學專家 Meadowlark Optics 公司，其最快的 SLM 幀率為 1 kHz，覆蓋 400 nm 至 6 μm 的波長范圍，并在 1064 nm 波長下提供超過 1 kW 的最大功率水平。

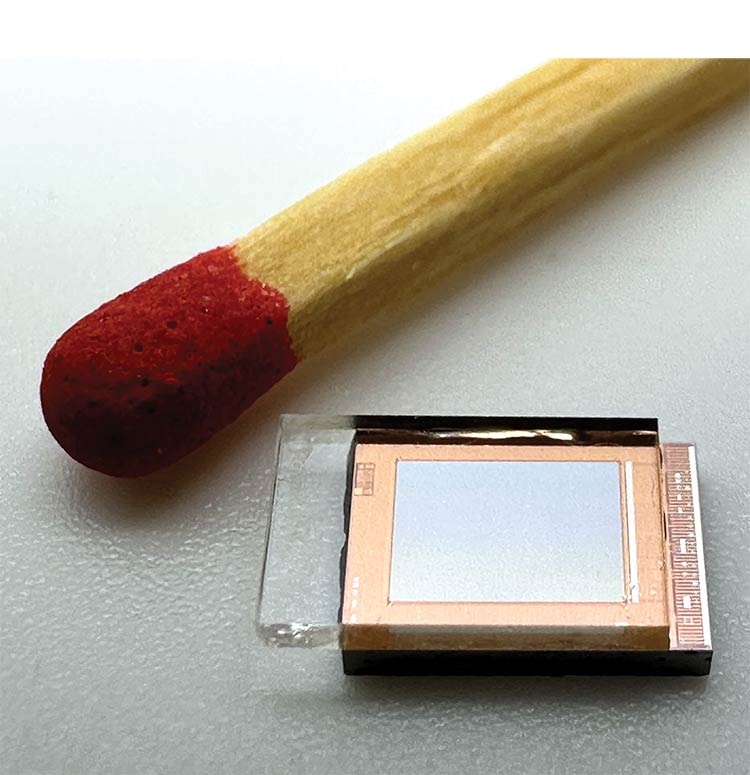

（圖五）HOLOEYE 的“μSLM”（微型 SLM）是一款像素間距 2.5 μm、分辨率為 1440×1080 像素的 LCOS 單元。來源：HOLOEYE
Meadowlark Optics 董事長 Tom Baur 表示：“我們一直面臨提高幀率、波長范圍和功率承受能力的壓力。幀率/速度的提升為神經科學應用（如光遺傳學研究）以及量子計算應用提供了支持。高功率承受能力則使激光加工應用中的光束整形成為可能。”
**分辨率與優化**
當開發者采用反射式 LCOS 架構時，SLM 的性能又邁出了決定性的一步。通過引入介電反射涂層，工程師們減少了液晶層的吸收和熱負荷。
這一轉變不僅提高了壽命，還實現了微米級像素間距，并通過最小化像素間間隙顯著提高了填充因子。Thorlabs 中國 CTO Cary Zhang 說：“分辨率從早期的 256×256 或 512×512 躍升至 HD（1920×1080）甚至 4K（3840×2160）。雖然大多數 SLM 仍作為外部顯示器運行，但新的控制器設計允許向面板發送模擬信號，從而消除了閃爍——因此噪聲更低、穩定性更高?！?
校正 SLM 面板自身產生的波前畸變是另一個常見需求。光束在反射之前穿過蓋板玻璃、取向?qū)?、液晶層和底電極，波前畸變會在此過程中累積。
（圖六）
（圖七）
光學鍍膜的進步以及將精密數字驅動器直接集成到 CMOS 背板上，進一步改善了波前控制。濱松的 Gorakhnauth 說：“反射式版本不僅在各個方面都是直接升級，而且存在足夠多的不同層和組件，可以從材料的角度進行改變，從而為特定應用微調 SLM 性能?！?
據工程師稱，當前客戶的第一大需求是定制抗反射（AR）和高反射（HR）鍍膜，以提高 SLM 在特定波段的功率承受能力。激光加工等應用尤其需要高功率承受能力。Thorlabs 的 Yat Hei Lo 表示：“盡管需求很高，但為特定波長設計 SLM 面板是最困難的任務之一。介電鍍膜是施加在電極層上，而不是光學表面上?！备鶕?jù)定義，這種情況下的鍍膜設計并非抗反射鍍膜。
此外，對某一參數的調整往往會牽動另一參數，且通常是向不利的方向。例如，液晶層的厚度可以針對所需波長進行微調，但較厚的層可能導致響應速度變慢。Santec AOC 公司 AOC 研發組專家 Weiyong Liu 說：“SLM 的高速和高功率承受能力通常是一對相互矛盾的特性。這是一種權衡，需要精心設計?！?
Lo 說：“由于元件平面度和平行度控制的限制，所有光學元件都會在一定程度上引起波前畸變。例如，我們希望蓋板玻璃盡可能薄，以最小化橫向光束偏移，但這意味著強度降低且容易彎曲，反而會導致波前畸變?！?
由于該器件是逐像素的相位調制器，因此可以對每個單獨的面板逐個像素地施加波前校正。這對于光束整形、自適應光學和量子光學等要求最高的應用至關重要。
最終，這種對特性和性能進行必要謹慎權衡意味著，通常無法用單一的現成解決方案滿足所有應用。HOLOEYE 的 von Guenner 說：“更高的速度通常以犧牲相位范圍為代價；更高的反射率可能加劇串?dāng)_；更小的像素對液晶材料和驅動電子器件提出更高要求。SLM 供應商越來越多地為每個目標應用類別以不同方式解決這些權衡問題，而不是追求一種通用的器件/面板?！?
**新市場，更堅固的調制器**
在激光材料加工應用中使用 SLM 進行光束整形的興趣日益增長，這提高了對能處理高峰值功率和/或高輻照度的 SLM 的需求。介電反射鏡鍍膜的實施、改進的熱設計、波長調諧以及更大孔徑器件的開發，都是旨在承受更高光學負載的多種策略。
一些 SLM 制造商，如濱松光子學，已利用器件設計和藍寶石襯底的進步，打入了一個快速增長的市場領域——金屬加工和冶金。Gorakhnauth 說：“我們的一項新發展是將藍寶石玻璃引入 LCOS，通過從液晶中帶走熱量，顯著提高了功率承受能力：液晶層中的高熱量和形變是 LCOS 的主要失效模式。LCOS SLM 作為實驗室工具的時代已經結束。我們開始看到它們被應用于可投產的系統中，因?yàn)樗鼈円呀?jīng)準備好應對這些挑戰。”
這些功率承受能力的提升為 3D 金屬打印、焊接、精密材料加工、納米光刻甚至高功率自適應光學等應用打開了大門。在生物成像中，使用 SLM 進行實時像差校正已變得愈發有價值。

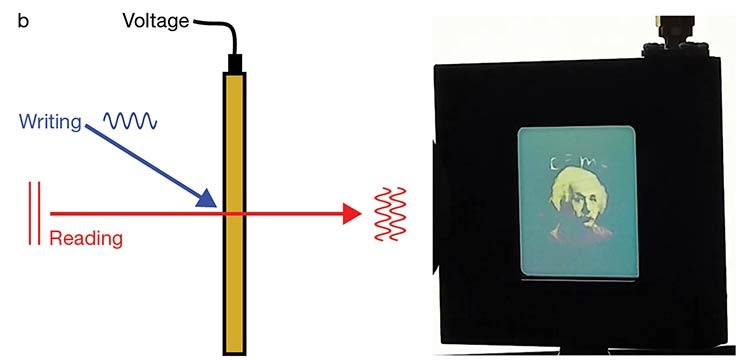

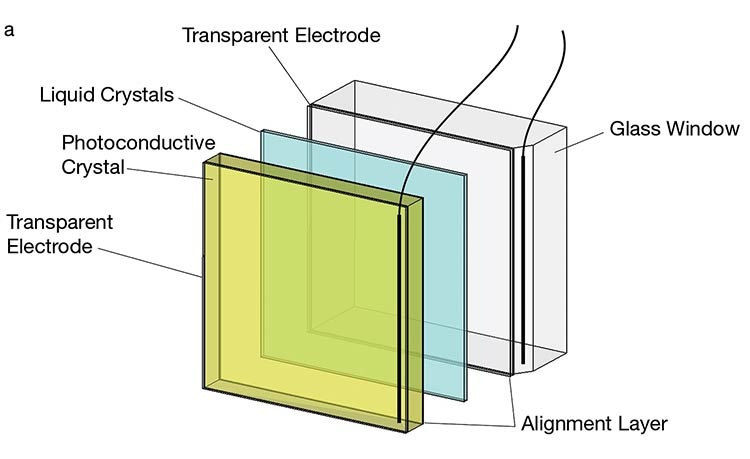

在另一種廣泛使用的工程方法中，電驅動像素矩陣被光電導層取代，以實現光學控制。像素的去除意味著連續的空間尋址和 100% 的填充因子。這些光尋址 SLM（OASLM）還由于電子部件吸收更少而表現出更高的激光損傷閾值（LIDT），這為更高能量激光器的光束整形開辟了道路。此外，光學損耗和光束退化的減少使得全息架構和光互連能夠?qū)崿F(xiàn)，而沒有寄生光束。
OASLM 技術和定制液晶組件及器件開發商 HOASYS 的研究總監 Stefania Residori 說：“在 OASLM 中，控制功能直接由光束本身或執行所謂寫入過程的輔助額外光束傳遞?！?
HOASYS 的總經理 Umberto Bortolozzo 說：“因?yàn)榭刂菩盘?hào)由輸入光束提供，所以可以充分利用輸入和輸出平面上的光學并行性。”
盡管如此，行業領導者指出，重大挑戰依然存在——尤其是在提高 LIDT 方面。Residori 強調，目前高功率應用的發展速度仍快于當前 SLM 的魯棒性。她說：“需要高功率激光束整形的應用，例如用于增材制造的連續波高功率激光器，需要更高的功率，SLM 必須適應這一點?！?
“（早期的商用 SLM）對于早期的計算機生成全息圖和概念驗證型自適應光學已經足夠好，但在效率、穩定性和校準方面始終需要妥協?！? —— Klaus von Guenner，HOLOEYE Photonics AG
Santec AOC 的 Liu 也感受到了來自市場的類似壓力，因?yàn)閷?duì)可見光、紫外和深紫外波長高功率承受能力的需求不斷增長。他說：“我們預計未來工業市場對 SLM 的需求將日益增長。我們未來的研發目標是提供高質量、高可靠性、高功率承受能力的 SLM 產品，為未來的智能制造業社會做出貢獻?！?
**更小、更快、更堅固**
隨著日益經濟實惠的高分辨率 LCOS SLM 不斷進入市場，工程師們正尋求應對更具挑戰性的光學難題——從面向全息近眼顯示應用和晶格光片顯微鏡，到高端口數波長選擇開關。這些要求苛刻的系統揭示了一系列新的性能需求：更高的速度、更好的偏振特性、兼容短波紅外、更小的外形尺寸和更低的串?dāng)_。
為此，當前許多 SLM 技術的研究涉及探索全新的調制機制，涵蓋不同的液晶混合物、背板設計，以及磁光、傾斜-翻轉微型 MEMS 反射鏡、活塞式微型 MEMS 反射鏡和超表面 SLM。
Liu 說，如果成功實現，“這些技術可能有助于實現 SLM 的高速化、高功率承受能力和緊湊小型化。”
一種方法是針對 SLM 定制液晶混合物以獲得特定的期望屬性——例如，在目標波長具有高雙折射、低旋轉粘度以實現更快響應，或在更寬的光譜帶上保持穩定。與此同時，近年來，基于 MEMS 和反射鏡的解決方案在速度和效率方面顯示出引人注目的回報，盡管犧牲了分辨率和穩定性。與純振幅調制的 DMD 不同，基于活塞式原理的 MEMS SLM 能夠進行相位調制。在濱松光子學，其 iPMSEL（可集成相位調制面發射激光器）技術正在開發中。該公司的方法使用光子晶體來進行光調制。Gorakhnauth 說：“雖然不是動態調制器，但它們是芯片級激光器，尺寸足夠小，滿足光子集成電路的要求。”
在市場上，面向緊湊型集成光學系統的推動正在為微型 SLM 創造新的應用機會，包括便攜式生物醫學成像儀、緊湊型投影儀或激光雷達模塊中的嵌入式波前校正。這些 SLM 在可穿戴 AR 設備中的實用性也是一個活躍且深入研究的方向。
Von Guenner 說：“受投影技術發展的驅動，LCOS 器件意味著現代 AR/VR 設備更加集成、功耗更低，并且具有極小的像素尺寸，從而能夠集成到光學系統中；我們稱之為‘μSLM’?！盚OLOEYE 命名為“微型 SLM”的產品包含像素尺寸小于 3 μm 的背板和集成驅動器，能夠在更低功耗下實現更高的集成度。盡管新興的 μSLM 平臺和集成驅動器正在賦能新應用，但 von Guenner 強調，它們也將 LCOS 單元設計和熱管理推向了更苛刻的領域。
**下一個前沿**
SLM 已經從專門的實驗室儀器發展成為用于控制光的緊湊型、特定應用的引擎。下一個轉變將在系統架構急劇縮小時發生。
這種轉變有望產生完全嵌入式的智能 SLM 引擎，但首先需要在電子集成、熱設計和嵌入式計算方面取得重大進展。
（圖八）

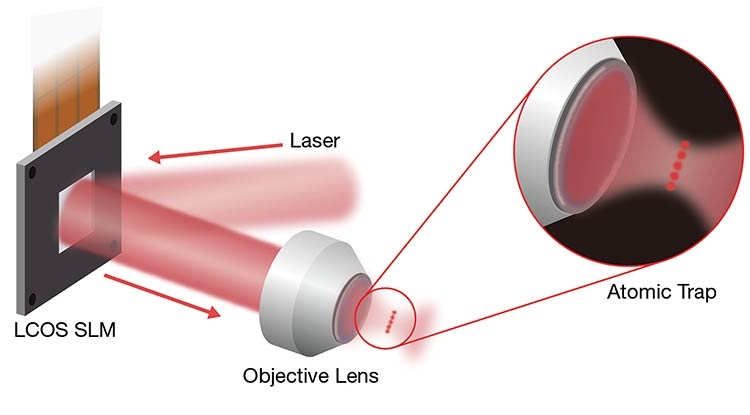

利用光鑷技術和電磁場來捕獲原子和離子，實現量子計算和量子模擬的嘗試正在進行。然后使用高靈敏度相機觀察被捕獲的中性原子和離子的位置。來源：濱松光子學
對一些人來說，這一趨勢似乎不可避免。Thorlabs 的 Zhang 說：“目前的 SLM 體積很大，這主要?dú)w因于控制系統。想象一下，把你電腦顯示器里的所有電子設備都裝進 SLM 器件那么大的空間里。SLM 實際上不僅僅是電腦屏幕，因?yàn)檫€有額外的軟件算法和其他特性；它更像是嵌入了電腦。因此，設計具有所有必要特性并減小整體尺寸的 SLM 將是未來的創新方向之一?！?
與此同時，SLM 的智能化程度正在迅速提高。專家預測，人工智能將很快成為標準功能，從而實現更簡單的編程、自動優化以及對外部信號的實時響應。
然而，成本仍然是 SLM 應用中最被誤解且影響最大的制約因素之一。Meadowlark Optics 的 Baur 說：“生產一款帶有兼容控制電子器件的新型硅背板的非經常性工程成本非常高——超過 100 萬美元?！彼J(rèn)為，更好的器件和新的應用相互促進、共同進步。
Baur 說：“我們需要更大規模的應用來支撐所需的投資，從而降低成本。這將使 SLM 技術更容易應用于對成本更敏感的領域?！?
